1.1 Definitioner og primære funktioner

En sikring er en afgørende elektrisk sikkerhedsanordning designet til at give overstrømsbeskyttelse ved at afbryde elektriske kredsløb, når der løber for meget strøm gennem dem. Den grundlæggende sikringsfunktion er afhængig af en kontrolleret smeltemekanisme, hvor et metalelement, typisk lavet af sølv, kobber eller zinklegering, smelter og skaber et buegab, når det udsættes for strømniveauer ud over dets nominelle kapacitet. Denne kontrollerede afbrydelse forhindrer beskadigelse af elektrisk udstyr, ledninger og eliminerer brandfarer i elektriske systemer.

Hovedfunktionerne omfatter:

Overstrømsbeskyttelse:Forhindrer ledere og komponenter i at overophedes eller antænde.

Mekanisk støtte:En sikring skal passe sikkert inde i en holder eller stikdåse og samtidig opretholde lav kontaktmodstand.

Servicevenlighed:Anderledessikringstyperer designet til nem udskiftning eller vedligeholdelse i marken.

Nøglevarianter inkluderersikringsblokke, sikringsklemmer, ogpatronholdere, hver optimeret til forskellige brugssager.

1.2 Hvor sikringsholdere bruges (industrisnapshots)

Forskellige industrier er afhængige af sikringer for at sikre sikkerhed og pålidelighed:

Forbrugerelektronik:Små patron- og PCB-monterede sikringer i bærbare computere, tv'er og apparater.

Automotive:Bladsikringer og inline-holdere beskytter 12V/48V-seler, EV-batteripakker og DC-DC-konvertere.

Industriel kontrol:Cylindriske sikringer og DIN-skinneholdere i motorstyringscentraler og koblingsanlæg.

Højspændingsnet:Boltede eller firkantede-hussikringer til transformere og forsyningsdistribution.





2.1 Lavspændings- vs højspændingssikringer

Den grundlæggende skelnen mellem lavspændingssikringer og højspændingssikringstyper ligger i deres konstruktion, materialer og tilsigtede driftsmiljøer. Lavspændingssikringer fungerer typisk i systemer med spændinger op til 1000V AC eller 1500V DC, der omfatter boliger, kommercielle og lette industrielle applikationer. Dissetyper af sikringerfindes almindeligvis i distributionspaneler, motorkontrolcentre og udstyrsbeskyttelseskredsløb, hvor der forventes moderate fejlstrømme og spændinger.

Højspændingssikringer er omvendt konstrueret til elektriske systemer, der overstiger 1000V AC, ofte fra 3kV til 38kV i mellemspændingsapplikationer og over 38kV i højspændingstransmissionssystemer. Konstruktionen af ​​højspændingssikringstyper inkorporerer specialiserede-bueaflukkende medier, såsom silicasand eller specialiserede gasser, for effektivt at afbryde høje-energifejlstrømme. Disse sikringer har robuste keramiske eller komposithuse designet til at modstå de mekaniske belastninger, der genereres under fejlafbrydelser, og giver tilstrækkelige elektriske afstande til højspændingsdrift.

Anvendelsesmiljøerne for disse sikringskategorier er væsentligt forskellige. Lavspændingssikringer beskytter udstyr som motorer, transformere, belysningskredsløb og elektroniske belastninger i bygninger og industrianlæg. Højspændingssikringer bruges primært i krafttransmissions- og distributionssystemer, der beskytter transformere, koblingsudstyr og luftledninger, hvor fejlstrømme kan nå titusindvis af ampere og kræver specialiserede afbrydelsesevner.



2.2 AC vs DC sikringer

Forskellen mellem AC-sikring og DC-sikringstyper stammer fra fundamentale forskelle i strømadfærd og lysbuekarakteristika. Vekselstrøm krydser naturligt nul to gange pr. cyklus (typisk 120 gange pr. sekund i 60Hz-systemer), hvilket giver naturlige lysbueudslukningspunkter. Dette nul-fænomen gør det muligt for AC-sikringer at afbryde fejlstrømme lettere, da lysbuen naturligt slukkes, når strømmen nærmer sig nul.

Jævnstrømssikringer står over for væsentligt større udfordringer, fordi jævnstrøm opretholder konstant polaritet og størrelse og giver ingen naturlige nul--krydsningspunkter for lysbueudslukning. Som følge heraf kræver DC-sikringstyper forbedrede-bueslukningskapaciteter, herunder specialiserede fyldstoffer, længere bueveje og stærkere magnetiske udblæsningsfunktioner for at tvangsslukke buen. Den kontinuerlige karakter af jævnstrøm betyder, at når en lysbue først er etableret, har den en tendens til at opretholde sig selv, hvilket kræver mere aggressive afbrydelsesmekanismer.

Udvalget mellem dissetyper af sikringerafhænger i høj grad af kraftsystemets egenskaber. AC-sikringer er velegnede til traditionelle elektriske distributionssystemer, motordrev og det meste industrielt udstyr. DC-sikringer er essentielle for batterisystemer, solcelleanlæg, elektriske køretøjer og DC-motordrev, hvor fraværet af naturlig strøm nul-gennemgange kræver specialiserede afbrydelsesevner. Moderne DC-sikringer inkorporerer ofte magnetiske udblæsningsfunktioner og udvidede lysbuekamre for effektivt at afbryde DC-fejlstrømme.





Elektriske bedømmelser at fange

Ved klassificeringtyper af sikringer, skal ingeniører registrere de elektriske klassifikationer først:

Nominel strøm (ind):Den kontinuerlige strøm sikringen kan bære uden at smelte.

Nominel spænding:skelnerlavspændingssikringer(op til 1.000V) frahøjspændingssikringer(over 1.000V).

Forventet kort-kredsløbsstrøm (Isc):Den maksimale fejlstrøm systemet kan levere. Sikringafbrydelse af vurderingskal være større end eller lig med denne værdi.

Tids-aktuel kurve:Definerer sikringens reaktionshastighed; knyttet til I²t (energi sluppet-gennem).



Mekaniske og miljømæssige faktorer

Sikringer adskiller sig ikke kun i elektriske klassificeringer, men også i fysisk modstandsdygtighed. Parametre omfatter:

Monteringstype: PCB, panelmontering, inline, DIN-skinne eller boltforbindelse.

Kontaktmodstand: Lave værdier reducerer varmeudviklingen ved klemmerne.

Temperaturstigning: For høj varme forkorter sikringens levetid og påvirker nøjagtigheden.

IP-klassificering: Bestemmer modstand mod støv og vand til udendørs- eller bilbrug.



Overholdelse og standarder, du skal matche

Hver sikringskategori er knyttet til internationale standarder:

UL 248:Dækker sikringsklassifikationer i Nordamerika.

IEC 60269:Global standard for lav-spændingssikringer.

UL 4248:Styrer sikringsholdere, hvilket sikrer sikker installation.

ISO 8820:Krav til bilsikringer.

Manglende matchning af sikringstype med den rigtige certificering kan ugyldiggøre overholdelse og udsætte systemet for risici.





3.1 NH sikringer (lavspænding høj brudkapacitet)

NH sikringer(fra tysk "Niederspannungs-Hochleistungs") er enheder med lav-spænding og høj brudkapacitet. De er designet til fordelingstavler, motorkontrolcentre og tunge industrielle belastninger. Med brudkapaciteter op til 120kA beskytter NH-sikringer mod alvorlige kortslutninger i lavspændingsnetværk.

Spændingsklasse: Typisk op til 690V AC.

Anvendelser: Industrielt koblingsudstyr, strømfordeling, backup beskyttelse til afbrydere.

Fordele: Høj brudevne, standardiserede dimensioner.

NH sikringstyper stammer fra Tyskland og repræsenterer en betydelig kategori af sikringer med høj brudkapacitet designet til industrielle lavspændingsapplikationer. "NH"-betegnelsen står for "Niederspannung Hochleistung" (Low Voltage High Performance), hvilket afspejler deres evne til at afbryde meget høje fejlstrømme og samtidig bevare kompakte dimensioner. Dissetyper af sikringerer kendetegnet ved deres karakteristiske kniv-kontaktsystem og robuste keramiske kropskonstruktion, hvilket gør dem i stand til at opnå afbrydelsesværdier på over 100kA i nogle konfigurationer.

Konstruktionen af ​​NH-sikringer inkorporerer flere nøgledesignelementer, der bidrager til deres høje brydekapacitetssikringsydelse. Det keramiske hus giver fremragende mekanisk styrke og termisk stabilitet, mens kniv-bladskontakterne sikrer pålidelige elektriske forbindelser og letter udskiftning. Den indvendige konstruktion har flere parallelle sikringselementer omgivet af kvartssandfyldning, som både fungerer som et bue-dæmpende medium og giver mekanisk støtte under fejlafbrydelser.

NH-sikringer finder udbredt anvendelse i industrielle motorkontrolcentre, strømfordelingssystemer og udstyrsbeskyttelse, hvor der forventes høje fejlstrømme. Deres standardiserede størrelser (000, 00, 0, 1, 2, 3 og 4) giver fleksibilitet til at tilpasse beskyttelseskravene til specifikke applikationer. Kombinationen af ​​høj afbrydelsesevne, kompakt størrelse og pålidelig drift gør NH-sikringstyper særligt velegnede til moderne industrianlæg, hvor pladsbegrænsninger og høje fejlstrømsniveauer kræver effektive beskyttelsesløsninger.



3.2 Cylindriske (NF) sikringer

Cylindriske sikringer, også kendt som patronsikringer, er blandt de mest almindeligetyper af sikringerinden for elektronik og industriel kontrol. De er standardiseret af IEC 60269 og kommer i størrelser som 6×32 mm, 10×38 mm, 14×51 mm og 22×58 mm.

Anvendelser: Forbrugerelektronik, belysning, industrielle relæer, små motorer.

Fordele: Kompakt, nem udskiftning, bred tilgængelighed.

Ulemper: Lavere strømstyrke sammenlignet med NH eller boltede sikringer.

Cylindriske sikringstyper, også kendt som patronsikringer, repræsenterer en af ​​de mest almindelige og alsidige kategorier af elektriske beskyttelsesanordninger på verdensplan. Dissetyper af sikringerer kendetegnet ved deres rørformede konstruktion med metalendekapper, der giver både mekanisk støtte og elektriske tilslutningspunkter. De standardiserede dimensioner af cylindriske sikringer, herunder populære størrelser som 6×32 mm, 10×38 mm, 14×51 mm og 22×58 mm, sikrer udskiftelighed og forenkler indkøbs- og vedligeholdelsesprocedurer.

Den indvendige konstruktion af cylindriske sikringer varierer afhængigt af deres påtænkte anvendelse og ydeevnekrav. Hurtigt-virkende versioner har tynde trådelementer designet til hurtig smeltning under overstrømsforhold, hvilket gør dem ideelle til halvlederbeskyttelse og følsomt elektronisk udstyr. Langsomme-blæsevarianter inkorporerer termiske masseelementer, der kan modstå midlertidige overbelastninger, såsom motorstartstrømme, mens de stadig giver pålidelig fejlstrømsbeskyttelse.

Europæiske og asiatiske-Stillehavsmarkederne har i vid udstrækning vedtaget standarder for cylindriske sikringer med variationer i terminaldesign og ydeevnekarakteristika. Almindelige applikationer omfatter motorstyringskredsløb, belysningssystemer, beskyttelse af elektronisk udstyr og generel-elektrisk distribution. Den kompakte størrelse og standardiserede monteringsarrangementer af disse patronsikringstyper letter integration i forskellige udstyrsdesigns, mens de giver pålidelig overstrømsbeskyttelse på tværs af forskellige spændings- og strømområder.



3.3 BS Boltforbindelse Sikringer

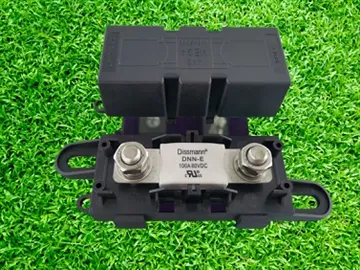

Boltede sikringerer almindelige i EV, batteribeskyttelse og DC-systemapplikationer. De er fastgjort ved hjælp af skrue- eller boltforbindelser, hvilket sikrer lav kontaktmodstand og høj pålidelighed. Spændingsområder inkluderer ofte 200Vdc, 500Vdc og 750Vdc muligheder.

Anvendelser: Elektriske køretøjer, energilagringssystemer, industrielle DC-busser.

Fordele: Fremragende kontaktintegritet, lavt strømtab.

Ulemper: Kræv momentkontrol og periodiske termiske kontroller.

BS boltede forbindelsessikringer repræsenterer en specialiseret kategori aftyper af sikringerdesignet specielt til høj-strømsapplikationer, der kræver sikre mekaniske forbindelser. Disse boltede sikringstyper har robuste terminalarrangementer med gevindforbindelser, der sikrer lav kontaktmodstand og pålidelig elektrisk ydeevne i krævende miljøer. Det boltede forbindelsesdesign giver overlegen mekanisk stabilitet sammenlignet med vinge- eller ferrulkontakter, hvilket gør dem ideelle til applikationer, der er udsat for vibrationer, termisk cykling og høje fejlstrømsbelastninger.

Anvendelsesområdet for BS-boltede sikringer er udvidet betydeligt med væksten af ​​elektriske køretøjer og energilagringssystemer. EV-sikringsapplikationer involverer typisk jævnstrømsspændinger fra 200Vdc til 750Vdc, hvor pålidelig afbrydelse af høje fejlstrømme er kritisk for passagersikkerhed og udstyrsbeskyttelse. Batteribeskyttelsessystemer bruger boltede sikringstyper til at give primær overstrømsbeskyttelse, samtidig med at lavt spændingsfald og pålidelig drift opretholdes over længere driftsperioder.

Konstruktionsegenskaber ved boltede forbindelsessikringer omfatter kraftige-terminaler designet til kabelsko-forbindelser, robuste keramiske eller komposithuse for mekanisk styrke og specialiserede bue-dæmpningssystemer, der er optimeret til DC-applikationer. Terminaldesignet rummer forskellige kabelstørrelser og tilslutningsmetoder, hvilket giver fleksibilitet i systemdesign og installation. Dissetyper af sikringerer særligt værdifulde i applikationer, hvor vedligeholdelsestilgængelighed og forbindelsespålidelighed er altafgørende.



3.4 Europæiske Firkantede Kropssikringer

Firkantede kropssikringeranvendes i vid udstrækning i industrielle og vedvarende energisystemer. De tilbyder flere terminaldesigns, såsom flade, blade eller boltede ender, og er ofte valgt tilhalvledersikringapplikationer.

Anvendelser: Invertere, UPS, industrielle drev, solcellepaneler.

Fordele: Modulær, høje strømstyrker, lav I²t til halvlederbeskyttelse.

Ulemper: omfangsrig, kræver korrekt monteringshardware.

Europæiske firkantede sikringer udgør en karakteristisk kategori aftyper af sikringerkendetegnet ved deres rektangulære husdesign og alsidige terminalkonfigurationer. Disse firkantede sikringstyper tilbyder flere terminalmuligheder, herunder fladbladede terminaler, amerikansk-knivblade og specialiserede halvlederbeskyttelsesterminaler, hvilket giver fleksibilitet til forskellige anvendelseskrav. Det firkantede kropsdesign optimerer intern volumenudnyttelse, hvilket giver mulighed for forbedrede bue-dæmpningsmuligheder og forbedret termisk styring sammenlignet med cylindriske alternativer.

Terminalvarianten, der er tilgængelig i firkantede sikringer, imødekommer specifikke anvendelsesbehov på tværs af industrisektorer. Flade terminaler giver kompakte forbindelser, der er velegnede til elektronisk udstyr og kontrolpaneler, mens knivbladsterminaler tilbyder højere strømkapacitet til strømdistributionsapplikationer. Halvledersikringsvarianter har specialiserede terminaldesign, der er optimeret til at beskytte strømelektroniske enheder såsom IGBT'er, tyristorer og strømdioder i industrielle drev og vedvarende energisystemer.

Industrielle og energilagringsapplikationer anvender i vid udstrækning europæiske firkantede sikringer på grund af deres kombination af høj ydeevne og installationsfleksibilitet. Dissetyper af sikringerfindes almindeligvis i motordrev, UPS-systemer, batterienergilagringssystemer og vedvarende energiinstallationer, hvor pålidelig beskyttelse og nem vedligeholdelse er afgørende. De standardiserede monteringsdimensioner letter panelintegration, mens de mange tilgængelige klassificeringer sikrer optimal beskyttelseskoordinering med andre systemkomponenter.



3.5 Nordamerikanske rørsikringer (Klasse J, R, T osv.)

I Nordamerika definerer UL 248 standardiseretsikringsklassersom klasse J, R, T, L og andre. Hver har specifikke spændings-, strøm- og afbrydelsesklassificeringer samt standardiserede dimensioner for udskiftelighed.

Klasse J sikringer:Kompakt, høj afbrydelsesevne, ofte brugt i industrielle kontrolpaneler.

Klasse T sikringer:Meget hurtig-virkende, ideel til UPS- og halvlederbeskyttelse.

Klasse R sikringer:Tilgængelige med tids-forsinkelse og hurtige-virkende versioner til generel-brug.

Disse sikringsklasser gør udskiftning ligetil og garanterer kompatibilitet med UL-listede sikringsholdere.

Nordamerikanske rørsikringsklassifikationer repræsenterer et omfattende system aftyper af sikringerstandardiseret under UL 248 standarder, der giver specifikke ydeevnekarakteristika til forskellige applikationer. Klasse T sikringstyper er kendt for deres hurtige-virkende egenskaber og høje afbrydelsesklassifikationer, hvilket gør dem ideelle til at beskytte følsomt elektronisk udstyr og halvlederenheder. Disse sikringer har kompakte dimensioner med exceptionelle fejlstrømsafbrydelsesevner, der ofte overstiger 200kA afbrydelsesværdier.

Klasse J-sikringer tilbyder både hurtige-virkende og tids-forsinkelsesvarianter, hvilket giver alsidighed til motorbeskyttelse og generelle-applikationer. Tids-forsinkelsesversionerne tager højde for motorstartstrømme, mens de giver pålidelig fejlbeskyttelse, hvilket gør dem populære i industrielle motorstyringsapplikationer. Klasse R-sikringer giver på samme måde hurtige og tidsmæssige-forsinkelsesmuligheder, men har afvisnings-terminaler, der forhindrer installation af ikke-strømbegrænsende-sikringer i deres holdere, hvilket sikrer ensartet beskyttelsesydelse.

Halvlederbeskyttelsesapplikationer anvender i vid udstrækning specialiserede nordamerikanske rørsikringer designet til at beskytte strømelektroniske enheder i EV-opladningssystemer, batteristyringssystemer og industrielt kontroludstyr. Disse halvledersikringstyper har ultra-hurtige responskarakteristika med rydningstider målt i millisekunder, hvilket beskytter dyre effekthalvledere mod beskadigelse under fejltilstande. Kombinationen af ​​høj-hastighedsrespons og høj afbrydelseskapacitet gør dissetyper af sikringerafgørende for moderne kraftelektroniske applikationer, hvor udstyrsomkostninger og pålidelighed er kritiske faktorer.





4.1 Hurtig-skuespil vs. langsom-Blås sikringer

En af de vigtigste forskelle mellemtyper af sikringerer responshastigheden:

Hurtigt-virkende sikringer:Designet til at afbryde hurtigt under små overbelastninger; ideel til halvlederenheder.

Langsomme-sikringer:Modstå midlertidige overspændinger (som motorstartstrømme), men åben under vedvarende overbelastning.

Valg af den forkerte karakteristik fører til generende snuble eller utilstrækkelig beskyttelse.

Forskellen mellem hurtige-virkende sikringstyper og langsom-sprængte sikringstyper ligger i deres tids-aktuelle egenskaber og tilsigtede anvendelser. Hurtigt-virkende sikringer er designet til at fungere hurtigt, når de udsættes for overstrømsforhold, åbner typisk inden for sekunder eller brøkdele af sekunder, når strømmen overstiger deres nominelle værdi. Dissetyper af sikringerhar tynde sikringselementer med minimal termisk masse, hvilket muliggør hurtig opvarmning og smeltning, når der opstår fejlstrømme. Den hurtige respons gør dem ideelle til at beskytte følsomme elektroniske komponenter, halvledere og udstyr, der ikke kan tolerere selv korte overstrømsforhold.

Langsomme-smeltesikringer inkorporerer omvendt termiske masseelementer eller specielle legeringer, der kan modstå midlertidige overstrømsforhold i forudbestemte tidsperioder. Disse sikringstyper er konstrueret til at tillade normale operationelle transienter, såsom motorstartstrømme, transformerstartstrømme og kondensatoropladningsstrømme, mens de stadig giver pålidelig beskyttelse mod vedvarende overstrømsforhold. Tids-forsinkelseskarakteristikken opnås gennem dobbelt-elementkonstruktion, hvor et fjeder-belastet udløserelement fungerer under overstrømsforhold, mens et termisk element håndterer overbelastningsforhold.

Anvendelsesvalg mellem disse sikringstyper afhænger af belastningskarakteristika og beskyttelseskrav. Hurtigt-virkende sikringer udmærker sig i halvlederbeskyttelsesapplikationer, hvor hurtig fejlafhjælpning er afgørende for at forhindre skade på komponenter. Strømelektronik, elektroniske kredsløb og måleudstyr kræver typisk hurtig-virkende beskyttelse. Langsomme-sikringer foretrækkes til motorbeskyttelse, belysningskredsløb med høje startstrømme og strømforsyninger, hvor der forventes midlertidige overstrømme under normal drift. Forståelse af disse egenskaber sikrer korrekt sikringsvalg for optimal udstyrsbeskyttelse.



4.2 Forståelse af I²t og koordinering

I²t-parameteren repræsenterer en grundlæggende egenskab for alletyper af sikringer, kvantificering af den termiske energi, som en sikring tillader at passere igennem under dens drift. Denne parameter, målt i ampere-kvadratsekunder, er afgørende for at forstå sikringsydelsen og sikre korrekt koordinering med andre beskyttelsesenheder. I²t-værdien består af to komponenter: pre-buedannelse I²t (energi absorberet før sikringselementet smelter) og total I²t (energi fra fejlinitiering til fuldstændig strømafbrydelse).

Tids-strømkurver giver grafisk repræsentation af sikringsdriftskarakteristika, der viser forholdet mellem påført strøm og ryddetid for forskellige sikringstyper. Disse kurver er essentielle for beskyttelseskoordinationsundersøgelser, hvilket gør det muligt for ingeniører at verificere, at sikringer vil fungere i den korrekte rækkefølge under fejltilstande. Korrekt koordinering sikrer, at kun den sikring, der er tættest på fejlen, fungerer, hvilket minimerer systemafbrydelser og opretholder strømforsyningen til upåvirkede kredsløb.

Koordinering mellem forskelligetyper af sikringerog andre beskyttelsesenheder kræver omhyggelig analyse af tids-aktuelle karakteristika og I²t-værdier. Opstrøms beskyttelsesanordninger skal have tilstrækkeligt højere I²t-værdier og længere driftstider til, at nedstrømsanordninger først kan udbedre fejl. Denne selektive koordinering er især vigtig i kritiske applikationer såsom hospitaler, datacentre og industrielle processer, hvor unødvendige strømafbrydelser kan resultere i betydelige driftsmæssige og økonomiske konsekvenser. Moderne computerstøttede-analyseværktøjer letter koordinationsstudier ved at levere detaljerede sammenligninger af sikringsegenskaber og systemydelse.



Sikringsenergi sluppet- igennem (I²t) beskriver den termiske spænding, der overføres til beskyttet udstyr under fejlafhjælpning. Lav I²t er afgørende for halvlederbeskyttelse. Ingeniører rådfører sig ogsåtid-aktuelle kurverat koordinere sikringer med afbrydere, hvilket sikrer selektivitet.





5.1 EV og batterisikringer

EV sikringerer designet til højspændings-DC-applikationer i elektriske køretøjer og energilagringssystemer. De skal modstå 400V–1000Vdc miljøer, håndtere høje overspændingsstrømme og afbryde store fejlstrømme sikkert.

Applikationer: EV-batteripakker, DC-hurtigopladere,-indbyggede opladere (OBC).

Funktioner: Høj DC-brudkapacitet, kompakt emballage, vibrationsmodstand.



Den hurtige udvidelse af teknologien til elektriske køretøjer har drevet udviklingen af ​​specialiserede EV-sikringstyper designet til at imødekomme de unikke beskyttelseskrav til højspændings-DC-systemer. Dissetyper af sikringeropererer i udfordrende miljøer karakteriseret ved jævnstrømsspændinger fra 400V til 1000V, høje fejlstrømme og strenge sikkerhedskrav til passagerbeskyttelse. EV-applikationer kræver sikringer, der er i stand til sikkert at afbryde DC-fejlstrømme, mens de bevarer kompakte dimensioner og letvægtskonstruktion for at minimere køretøjets vægt og maksimere effektiviteten.

Batterisikringsapplikationer strækker sig ud over elektriske køretøjer og omfatter energilagringssystemer, uafbrydelige strømforsyninger og batteriinstallationer i netskala{{0}. Disse systemer kræver beskyttelsesenheder, der er i stand til at håndtere de unikke egenskaber ved batterifejlstrømme, som kan nå ekstremt høje niveauer på grund af den lave interne modstand i moderne lithium-ion batterisystemer. Batteribeskyttelsessikringer skal give pålidelig drift over brede temperaturområder og samtidig opretholde lavt spændingsfald for at maksimere systemets effektivitet.

Konstruktionen af ​​EV- og batterisikringstyper inkorporerer avancerede materialer og designfunktioner for at opfylde disse krævende krav. Sølv-belagte kontakter minimerer kontaktmodstand og spændingsfald, mens specialiserede bue-dæmpningssystemer sikrer pålidelig DC-afbrydelse. Termiske styringsfunktioner forhindrer overophedning under normal drift, mens robuste huse giver mekanisk beskyttelse i bilmiljøer, der er udsat for vibrationer, ekstreme temperaturer og potentielle stødskader. Disse specialiserede sigtyper af sikringergennemgå omfattende test i henhold til bilsikkerhedsstandarder, herunder crashtest og miljømæssige holdbarhedskrav.



5.2 PV og vedvarende energi sikringer

gPV sikringerer specialiseret til solcelleanlæg. De beskytter solpaneler, kombinationsbokse og invertere mod overstrøm og omvendt strømfejl.

Spænding: Almindelige klassificeringer inkluderer 1000Vdc og 1500Vdc.

Anvendelser: Solcelleanlæg, kombineringsbokse, centrale invertere.

Funktioner: Designet til at håndtere lav overstrøm i lange varigheder i PV-arrays.

Fotovoltaiske systemer kræver specialiserede PV-sikringstyper designet til at håndtere de unikke egenskaber ved solcelleanlæg, herunder omvendte strømforhold, høje omgivende temperaturer og udfordringer med DC-bueafbrydelse. Dissetyper af sikringerer klassificeret som gPV (photovoltaic general purpose) sikringer i henhold til internationale standarder, specielt udviklet til at beskytte solpanelstrenge, kombinationsbokse og inverterindgange. gPV-klassificeringen sikrer, at sikringer sikkert kan afbryde både overstrøms- og modstrømstilstande, der kan forekomme i PV-systemer.

Solcellesikringsapplikationer omfatter strengbeskyttelse, kombinationsboksbeskyttelse og DC-frakoblingsfunktioner i både bolig- og forsyningsinstallationer-. Stringsikringer beskytter individuelle solpanelstrenge mod overstrømsforhold forårsaget af jordfejl, lysbuefejl eller tilbageføringstilstande. Kombinationsboksapplikationer kræver sikringer, der er i stand til at koordinere med andre beskyttelsesanordninger, samtidig med at de giver pålidelige isoleringsevner til vedligeholdelsesformål. Det barske driftsmiljø for solcelleanlæg, herunder ekstreme temperaturer, UV-eksponering og vejrforhold, kræver robust sikringskonstruktion.

Vedvarende energisystemer ud over solenergi, herunder vind- og energilagringsinstallationer, bruger specialiseredetyper af sikringerdesignet til deres specifikke beskyttelseskrav. Vindmølleapplikationer kræver sikringer, der er i stand til at håndtere generatorfejlstrømme og yde pålidelig beskyttelse i miljøer med høje-vibrationer. Energilagringsapplikationer kræver sikringer, der er egnede til batteribeskyttelse og netforbindelsesopgaver. Integreringen af ​​vedvarende energikilder i elektriske net kræver omhyggelig koordinering af beskyttelsessystemer for at sikre pålidelig drift, samtidig med at nettets stabilitet og sikkerhed opretholdes.



5.3 Halvlederbeskyttelsessikringer

Dissehalvledersikringer, også kaldet aR-sikringer, er ekstremt hurtige-virkende for at beskytte følsom effektelektronik såsom IGBT'er, ensrettere og drev. De har meget lav I²t og er normalt kvadratiske-kroppe eller boltede typer.

Applikationer: Drev med variabel frekvens, UPS,-højeffektkonvertere.

Fordele: Beskytter dyre halvledere, sikrer minimal gennemstrømning- af energi.

Ulemper: Begrænset generel-brug; skal parres med andre beskyttelsesanordninger.

Halvlederbeskyttelsessikringer repræsenterer højt specialiseredetyper af sikringerkonstrueret til at beskytte dyre kraftelektroniske enheder såsom IGBT'er, power MOSFET'er, tyristorer og strømdioder. Disse halvlederbeskyttelsessikringstyper har ultra-hurtige responskarakteristika med rydningstider målt i millisekunder eller endda mikrosekunder, hvilket forhindrer beskadigelse af følsomme halvlederforbindelser under fejltilstande. Den hurtige reaktionsevne opnås gennem optimeret sikringselementdesign og avancerede bue-dæmpningssystemer.

aR-sikringsklassifikationer (medfølgende motorkredsløbsbeskyttelse) giver specialiseret beskyttelse til motordrev og frekvensomformere, hvor halvlederenheder styrer motordriften. Disse sikringer koordinerer med motorens overbelastningsbeskyttelse, mens de giver backup-beskyttelse til halvlederswitchende enheder. aR-betegnelsen sikrer, at dissetyper af sikringervil ikke fungere under normale motorstartforhold, mens den giver pålidelig beskyttelse under halvlederfejltilstande.

Anvendelser til halvlederbeskyttelsessikringer fortsætter med at udvide med udbredelsen af ​​kraftelektronik inden for industriel automation, vedvarende energisystemer, elektriske køretøjer og nettilsluttede{{0} invertere. Moderne industrielle drev, UPS-systemer og energikonverteringsudstyr er afhængige af disse specialiserede sikringer til at beskytte multimillioner-dollarinstallationer mod kostbare halvlederfejl. Udvælgelseskriterierne for halvlederbeskyttelsessikringer inkluderer I²t-kompatibilitet med beskyttede enheder, spændingsværdier, der er passende for systemdrift, og mekaniske konfigurationer, der er egnede til specifikke udstyrsdesign. Korrekt anvendelse af dissetyper af sikringersikrer pålidelig udstyrsdrift og minimerer vedligeholdelsesomkostninger og systemnedetid.

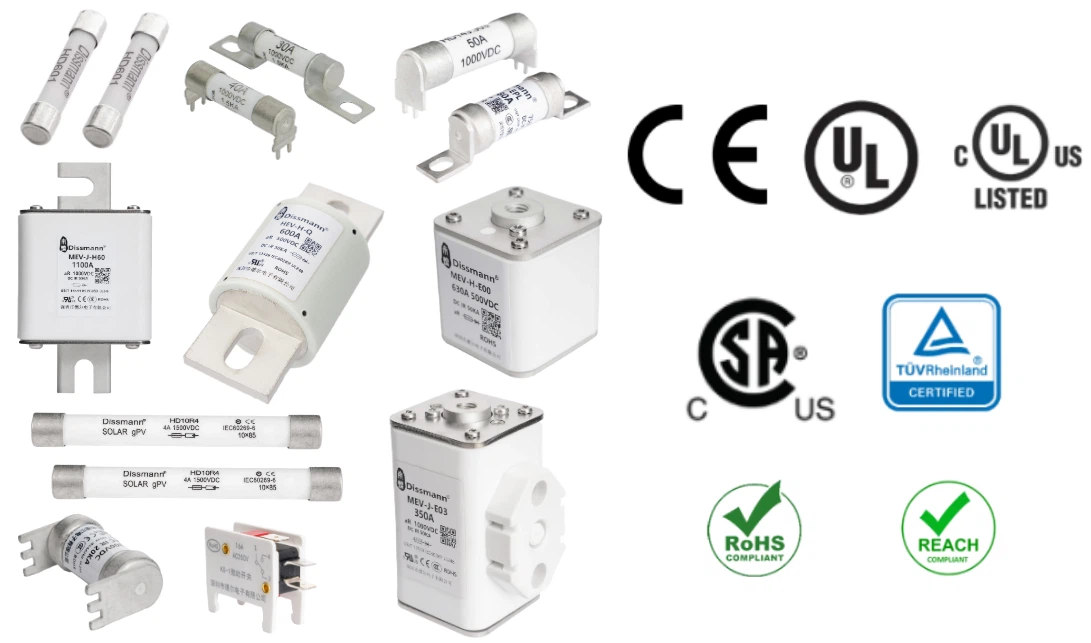

Hvertype sikringskal overholde internationale eller regionale standarder. Disse standarder definerer spændingsklasser, dimensioner, testprocedurer og sikkerhedsmargener.

UL 248:Den nordamerikanske sikringsstandard. Den definerer klasse J, R, T, L, CC og mange andre.

IEC 60269:Den globale-lavspændingssikringsstandard, der dækker cylindriske, NH- og kvadratiske-hussikringer.

ISO 8820:Autosikringsstandard, dækkende blade og bolte-sikringer.

RoHS & REACH:Miljøoverholdelse for farlige stoffer.

At vælge en sikring, der mangler korrekt certificering, risikerer både sikkerhed og myndighedsgodkendelse. Ingeniører skal verificere, at sikringer bærer de relevante mærker (UL Listed, CSA, VDE, CE).

Internationale standarder styrer design, test og anvendelse af forskelligetyper af sikringerfor at sikre ensartet ydeevne og sikkerhed på tværs af forskellige producenter og applikationer. UL 248 repræsenterer den omfattende nordamerikanske standard, der dækker elektriske sikringer, med specifikke underkategorier, der adresserer forskellige sikringstyper, herunder Klasse J, Klasse T, Klasse R og halvlederbeskyttelsessikringer. Denne standard definerer ydeevnekrav, testprocedurer og mærkningskrav for at sikre pålidelig drift og brugersikkerhed.

IEC 60269 fungerer som den internationale standard for lav-spændingssikringer, der giver detaljerede specifikationer for sikringskonstruktion, ydeevnekarakteristika og testprocedurer. Denne standard omfatter forskellige sikringstyper, herunder NH-sikringer, cylindriske sikringer og bladsikringer, der bruges over hele verden. IEC-standarden sikrer global kompatibilitet og giver producenter ensartede designkriterier til udvikling af pålidelige beskyttelsesprodukter. Overholdelse af IEC 60269 gør det muligt for sikringsproducenter at få adgang til internationale markeder og samtidig sikre ensartede ydeevneegenskaber.



Specialiserede applikationer kræver yderligere certificeringer ud over de grundlæggende elektriske standarder. ISO 8820 omhandler sikringsstandarder for vejkøretøjer og sikrer, at bilapplikationer opfylder specifikke krav til vibrationsmodstand, temperaturydeevne og kollisionssikkerhed. Miljøbestemmelser som RoHS og REACH påvirker sikringsfremstillingen ved at begrænse brugen af ​​farlige materialer og kræve dokumentation for materialesammensætning. Disse lovkrav påvirker valget aftyper af sikringeri applikationer, hvor miljøoverholdelse er obligatorisk, såsom forbrugerelektronik og bilsystemer.



7.2 Sikringstyper vs. standarder



Sikringstype	Primær standard	Regionale varianter	Certificeringsorganer	Særlige krav
NH Sikringer	IEC 60269-2	DIN 43620, BS 88-2	VDE, BSI, KEMA	Test af høj brudkapacitet
Cylindriske sikringer	IEC 60269-3	UL 248-14, JIS C4604	UL, CSA, JET, VDE	Størrelsesstandardisering
Klasse J/T/R	UL 248 (forskellige dele)	CSA C22.2 Nej. 106	UL, CSA	Nuværende begrænsning, afvisningsfunktioner
PV sikringer	IEC 60269-6, UL 2579	TUV 2PfG 1169/08.2007	TUV, UL, IEC CB	Omvendt strøm, udendørs eksponering
Halvleder sikringer	IEC 60269-4	UL 248-13	UL, VDE, KEMA	Hurtig respons, I²t præcision
Automotive sikringer	ISO 8820	SAE J1284, DIN 72581	ISO, SAE, ECE	Vibration, styrtsikkerhed





Tilsyn med certificering og overholdelse kan føre til lovovertrædelser og sikkerhedsproblemer, især i applikationer, der kræver specifikke godkendelser, såsom bilindustrien, marine eller farlige steder. Brug af ikke-certificerede sikringstyper i applikationer, der kræver UL-registrering, CE-mærkning eller andre regulatoriske godkendelser, kan resultere i afvisning af udstyr, forsikringsproblemer og ansvarsproblemer. Miljøkrav såsom RoHS-overholdelse skal også tages i betragtning i applikationer, hvor lovoverholdelse er obligatorisk.



Spændingsmismatch:Brug af en sikring, der er klassificeret under systemspændingen, risikerer, at lysbuen fortsætter.

Afbrydelse af vurdering ignoreret:Hvis systemfejlstrømmen overstiger sikringens IR, kan der opstå katastrofale fejl.

Forkert tid-aktuel karakteristik:Valg af en langsom-sikring til halvlederbeskyttelse kan beskadige enheder.

Miljøtilsyn:Undladelse af at tage højde for temperaturstigninger, vibrationer eller fugt reducerer sikringernes pålidelighed.

Forsømmelse af certificering:Ikke-certificerede sikringer kan mislykkes i revisioner og kontroller af lovlig overholdelse.
